Полностью автоматизированный завод по производству глиняного кирпича, проект туннельной печи для обжига красного глиняного кирпича
Проект туннельной печи для обжига глиняного кирпича от китайской компании bbt, 2023 год, новый проект по производству кирпича

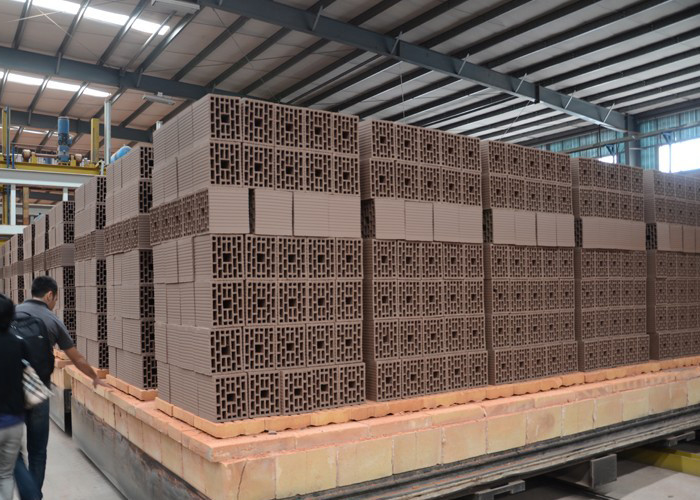

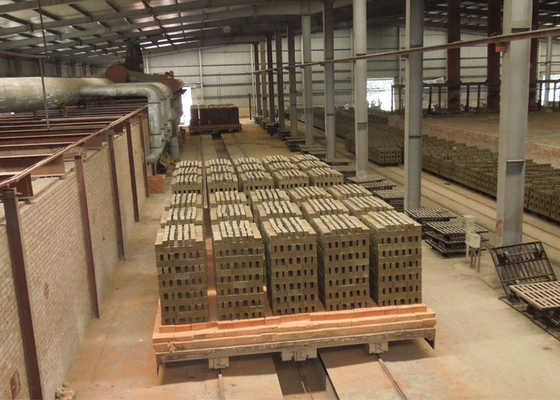

Туннельная печь для глиняного кирпича
Туннельная печь имеет систему дымоудаления, систему рециркуляции, систему утилизации отходящего тепла, систему охлаждения и систему выравнивания давления. Эта печь имеет следующие особенности: большая секция, высокая производительность, небольшая разница температур в секции, хороший эффект сохранения тепла. Между тем, система автоматического управления печью оснащена для обеспечения стабильности параметров обжига, поэтому гарантируется качество обжига.
Система туннельной печи
Технология выбирает туннельную печь с плоским потолком. Туннельная печь имеет полную систему
дымоудаления, охлаждения, теплоотдачи, выравнивания давления под вагонеткой печи, систему работы и испытаний. Кривая обжига внутри печи будет более разумной благодаря регулировке этих систем.

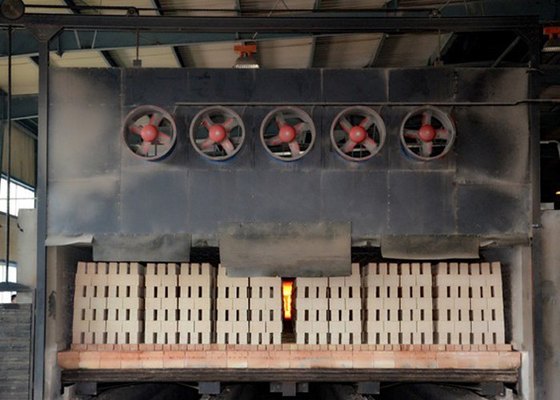

На обоих концах туннельной печи есть входные и выходные двери. Со стороны входа находится подготовительная комната, а между подготовительной комнатой и зоной соединения печи - отсекающая дверь. Таким образом, эффективно избегается попадание холодного воздуха и обеспечивается система обжига печи.
Конструкция туннельной печи
Красный кирпич укладывается для зоны предварительного нагрева и зоны охлаждения, где температура ниже 200ºC. Остальная часть, зона обжига и внутренняя стенка изоляционной зоны, выполнены из глиняного огнеупорного кирпича. Глиняные изоляционные кирпичи будут использоваться для укладки изоляционной зоны. Между тем, огнеупорный тканевый войлок (для соответствующей части температурной кривой выше 600 градусов Цельсия) или войлок из минеральной ваты будут использоваться для набивки, а красный кирпич будет укладываться на внешней стене.
Конструкция крыши печи: одно пространство для вагонетки печи осталось в зоне низкой температуры с обеих сторон, которое принимает верхнюю плиту из литого бетона. Для другого положения глиняная пластина, подвесная пластина через таль подвешивается под стальной балкой H-типа литым изделием. Обе боковые стенки поддерживают вес главной балки. Высоковолокнистая алюминиевая вата, огнеупорный фибровый войлок, войлок из минеральной ваты, плита из минеральной ваты укладываются на огнеупорную подвесную пластину, которая образует сложный изоляционный слой. Трещина между верхней плитой будет подвержена воздействию высокоалюминиевого волокна. Высокотемпературный связующий материал заполняется в зазор между плитами и наносится на верхнюю часть изоляционного слоя, таким образом, чтобы обеспечить нечувствительность материала и долговечность конструкции.
Туннельная печь может использовать уголь / газ / нефть в качестве топлива для обжига глиняного кирпича
Полностью автоматическая система сгорания для туннельной печи для глиняного кирпича
Механизм подачи угля для туннельной печи для глиняного кирпича / печи Гофмана
Туннельная печь для глиняного кирпича в стадии строительства в Бангладеш
Технические параметры туннельной печи для глиняного кирпича:
| Спецификация Модель |
Количество |
Производительность (шт/день) |
Требуемая площадь |
Внешний размер (м) |
| Туннельная печь + Сушилка |
Секция 2,5 м |
50000 |
140×50 м |
110,8×4,3×2,34 |
| 8 каналов |
61×9,6×1,5 |
| Секция 3,6 м |
80000～100000 |
170×65 м |
134,2×5,4×3,6 |
| 12 каналов |
67,6×19,22×1,5 |
| Секция 4,6 м |
100000～120000 |
180×70 м |
143,5×6,4×3,33 |
| 14 каналов |
65,5×25,24×3,285 |
| Секция 6,9 м |
150000～180000 |
200×120 м |
153,5×8,7×3,33 |
| 20 каналов |
65,5×25,24×3,285 |
