Полностью автоматический Системы обжига туннельных печей для глиняного кирпича, строительство кирпичных печей, вращающихся печей
Туннельная печь с двухкратной настройкой и системами технического проектирования обжига, кирпичная печь, вращающаяся печь
Туннельная печь для глиняного кирпича
Туннельная печь имеет систему дымоудаления, систему рециркуляции, систему утилизации отработанного тепла, систему охлаждения и систему выравнивания давления. Эта печь имеет следующие особенности: большая секция, высокая производительность, небольшая разница температур в секции, хороший эффект сохранения тепла. Между тем, система автоматического управления печью оснащена для обеспечения стабильности параметров нагрева при обжиге, поэтому гарантируется качество обжига.
Система туннельной печи
Технология выбирает туннельную печь с плоским потолком. Туннельная печь имеет полную систему
дымоудаления, охлаждения, теплоотдачи, выравнивания давления под вагонеткой печи, системы работы и испытаний. Кривая обжига внутри печи будет более разумной благодаря регулировке этих систем.

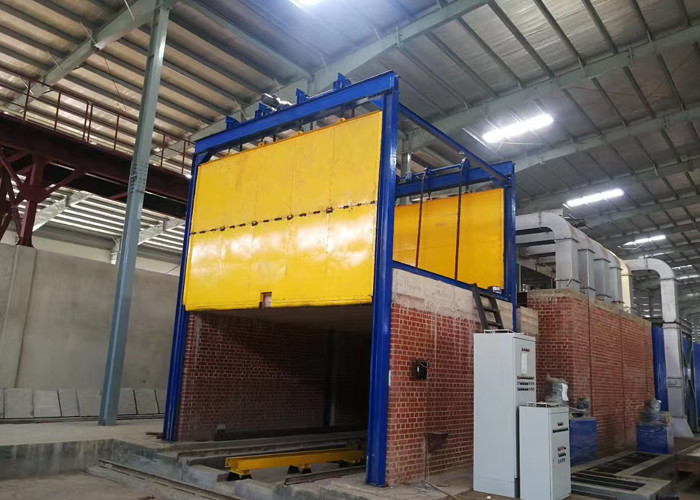

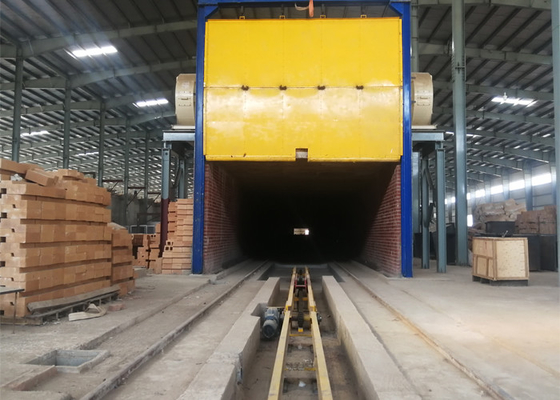

На обоих концах туннельной печи есть входные и выходные двери. На стороне входа есть подготовительная комната и отсечная дверь между подготовительной комнатой и зоной соединения печи. Таким образом, эффективно избегается попадание холодного воздуха и обеспечивается система обжига печи.
Конструкция туннельной печи
Красный кирпич укладывается для зоны предварительного нагрева и зоны охлаждения, где температура ниже 200ºC. Остальная часть, зона обжига и самая внутренняя стена изоляционной зоны, принимают глиняный огнеупорный кирпич. Глиняные изоляционные кирпичи будут использоваться для укладки изоляционной зоны. Между тем, огнеупорный тканевый войлок (для соответствующей части кривой температуры выше 600 градусов Цельсия) или войлок из минеральной ваты будут использоваться для набивки, а красный кирпич будет укладываться на внешней стене.
Конструкция крыши печи: одно пространство для вагонетки печи осталось в зоне низкой температуры с обеих сторон, которое принимает верхнюю плиту из литого бетона. Для другого положения глиняная пластина, подвесная пластина через таль подвешивается под стальной балкой типа H с помощью литого изделия. Обе боковые стенки поддерживают вес главной балки. Высокоалюминиевая вата, огнеупорный войлок из волокна, войлок из минеральной ваты, плита из минеральной ваты укладываются на огнеупорную подвесную пластину, которая образует сложный изоляционный слой. Трещина между верхней плитой будет подвержена воздействию высокоалюминиевого волокна. Высокотемпературный связующий материал заполняется в зазор между плитами и наносится на верхнюю часть изоляционного слоя, чтобы обеспечить нечувствительность материала и долговечность конструкции.
Туннельная печь может использовать уголь / газ / нефть в качестве топлива для обжига глиняного кирпича
Полностью автоматическая система сгорания для туннельной печи для глиняного кирпича
Механизм подачи угля для туннельной печи для глиняного кирпича / печи Гофмана
Туннельная печь для глиняного кирпича в стадии строительства в Бангладеш
Технические параметры туннельной печи для глиняного кирпича:
| Спецификация Модель |
Числа |
Производительность (шт/день) |
Требуемая площадь покрытия |
Внешний размер (м) |
| Туннельная печь + сушилка |
Секция 2,5 м |
50000 |
140×50 м |
110,8×4,3×2,34 |
| 8 каналов |
61×9,6×1,5 |
| Секция 3,6 м |
80000～100000 |
170×65 м |
134,2×5,4×3,6 |
| 12 каналов |
67,6×19,22×1,5 |
| Секция 4,6 м |
100000～120000 |
180×70 м |
143,5×6,4×3,33 |
| 14 каналов |
65,5×25,24×3,285 |
| Секция 6,9 м |
150000～180000 |
200×120 м |
153,5×8,7×3,33 |
| 20 каналов |
65,5×25,24×3,285 |
