TWPM200 Мокрый плиточный завод Оборудование для переработки полезных ископаемых на производственной линии кирпича

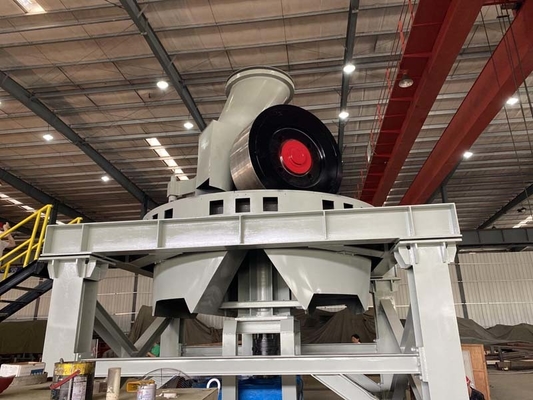

Мокрый мельница

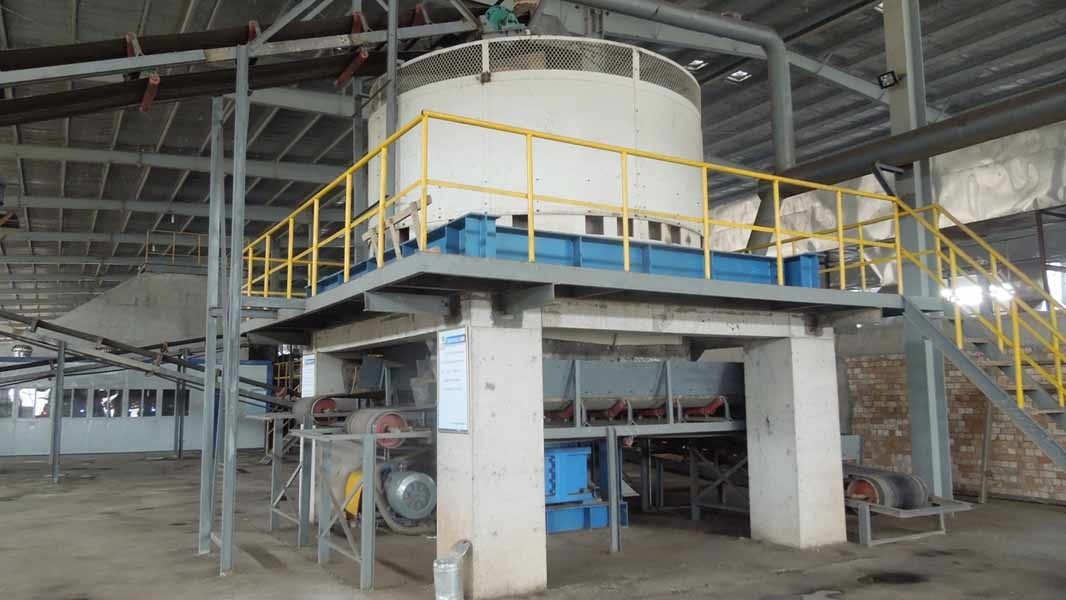

Он используется в разделе подготовки сырья на производственной линии кирпича для полного смешивания, дробления и измельчения различных материалов.
Ролик использует структуру, в которой ролик отделен от узла и соединен в целом клинным ключом, что удобно для замены ролика;
Прокатная оболочка изготовлена из высокомаганцовой хромовой стали, с высокой прочностью и износостойкостью, толщина до 150 мм и длительный срок службы;
Главный вал изготовлен из кованых изделий из легированной стали и подвергается термической обработке, обладает высокой прочностью, устойчивостью к усталости и может выдерживать большую радиальную эксцентрическую силу;
Гидравлическая сцепка, ограничивающая крутящий момент, используется для передачи мощности между основным двигателем двигателя и входной вал редуктора,который может эффективно защитить редуктор и двигатель и предотвратить воздействие на механические части при запуске с полной нагрузкой; главный редуктор оснащен системой принудительной смазки и охлаждающим вентилятором.
Ключевые части
Ситовая пластина
Сырье для ситовой пластины - высокомаганцевая сталь, модульная конструкция, антиношение и также можно легко удалить новую запасную.
Мельница
Ролик имеет такую структуру, что оболочка ролика отделена от узла, который соединен в целом ключом в виде клина; при необходимости удобно заменять оболочку.
Кожа для ролика
Толщина шкурки ролика 150 мм, изготовлена из высокопрочной и износоустойчивой стали из сплава марганца и хрома.
Панель
Это решетчатая структура, которая сварная стальной шерстью, которая прочнее и может выдержать огромное уплотнение удара.

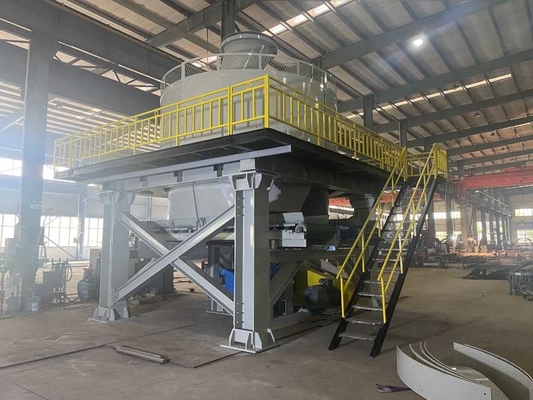

Структурная поддержка
Между платформой и редуктором расположена полиуретановая амортизаторная подставка, которая используется для поглощения ударной силы и вибрации оборудования во время работы.
Примечание: поддерживающая конструкция и платформа обслуживания являются необязательными и
Клиенты могут сварка в местном.
Главный вал
Главный вал изготовлен из сплавленной стали, и был термообработан, что имеет высокую прочность;
Устойчивость к усталости и может выдерживать большие радиальные эксцентрические силы.
Мотор и редуктор
Для передачи мощности между основным двигателем двигателя и входной валю редуктора используется гидравлическая сцепка с ограниченным крутящим моментом,которые эффективно защищают редуктор и двигатель от воздействия на механические части при работе на полной нагрузке; главный редуктор оснащен системой принудительной смазки и охлаждающим вентилятором.
Технические параметры
| Нет, нет, нет. |
Положение |
TWPM185 |
TWPM200 |
| 1 |
Размер ролика |
1850*700 мм диаметра*ширины |
Диаметр 2000*900 мм*ширина |
| 2 |
Скорость вращения для основного вала |
≥ 13 оборотов в минуту |
≥ 13 оборотов в минуту |
| 3 |
Сила |
90+2,2+2,2+1,5 кВт |
142 кВт |
| 4 |
Эффективный диаметр роликов |
1850 мм |
2000 мм |
| 5 |
Скорость вращения |
≥ 29 оборотов в минуту |
≥ 29 оборотов в минуту |
| 6 |
Диаметр отверстия экрана |
Сооружение по индивидуальному заказу |
Сооружение по индивидуальному заказу |
| 7 |
Производственная мощность |
40-50 м3/ч |
60-90 м3/ч |
| 8 |
Общая масса оборудования |
65200 кг |
70000 кг |
| 9 |
Размеры |
5300*4600*6500 мм |
6700*6500*6700 мм |
