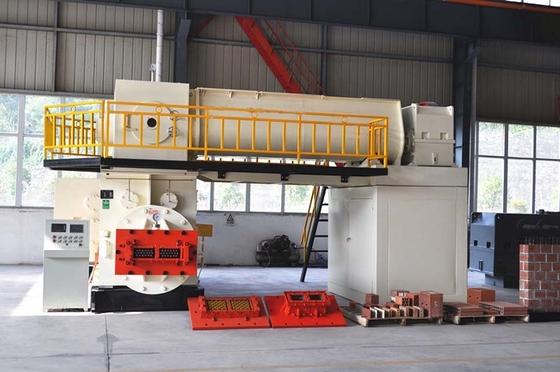

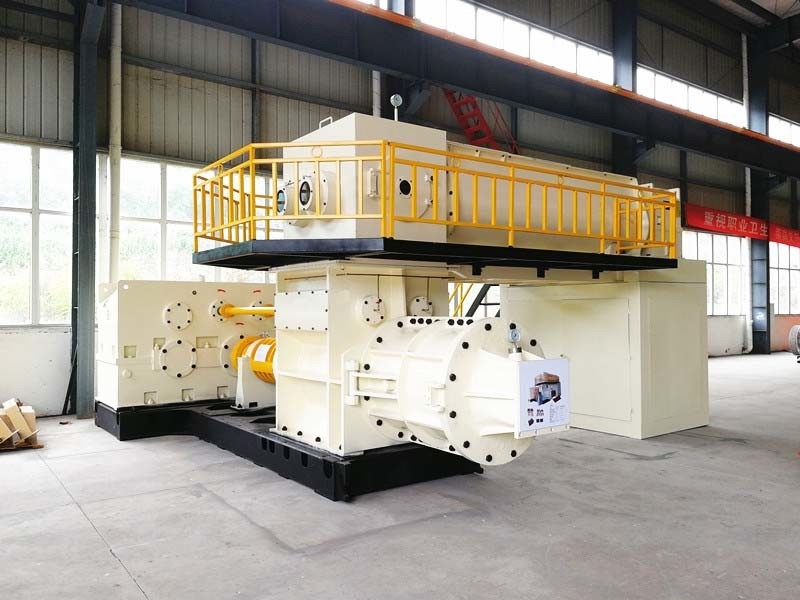

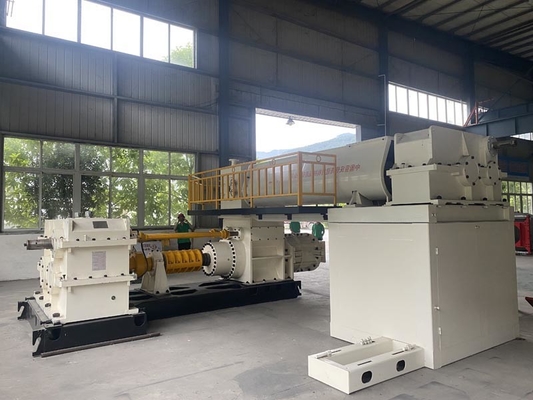

Вакуумный экструдер для глиняного кирпича - функциональная машина в линии производства кирпича
Эта машина подходит для непрерывного экструдирования влажной глины и является ключевым функциональным оборудованием для формовочного участка линии производства кирпича.
Глиняная полоса, экструдированная этим оборудованием, имеет гладкую и компактную поверхность, хорошее качество, большой объем экструзии, удобную эксплуатацию, стабильную работу и хорошую надежность.
Эта машина может производить полнотелый кирпич, пустотелый кирпич, пористый кирпич, пустотелый кирпич и другие виды кирпичей.
Машина состоит из верхней смесительной части, вакуумной части и нижней экструзионной части.
Корпус экструдера сварен из высококачественной стальной пластины. После обработки на старение устраняется остаточное напряжение внутри деталей, повышаются твердость и прочность. Конструкция экструдера разумна, корпус прочный, устойчивый, надежный, долговечный. Низкое энергопотребление, высокая эффективность производства, удобное обслуживание.
Экструдер может быть оснащен цифровой системой автоматического мониторинга, которая обеспечивает надежную гарантию непрерывной и стабильной работы машины.
Основные детали
Спиральное лезвие/развертка
Стандартный материал из углеродистой стали, износостойкая поверхность развертки использует газовую сварку и проволоку с порошковым наполнителем, поверхность сварного изделия имеет гладкую форму, сопротивление небольшое, износостойкость высокая, твердость 52HRC-56HRC, срок службы более чем в 4-7 раз превышает срок службы обычной развертки. Шаг (шаг винта) расположен научно, с характеристикой «микро-давление, экструзия высокого давления», что может увеличить давление экструзии и повысить эффективность работы. Ремонт может быть повторен во время использования, чтобы снизить затраты и увеличить коэффициент использования.
Экструзионный вал
Вал экструзионной части имеет плавающую структуру вала и имеет функцию автоматического центрирования, так что вал производит только крутящий момент и не производит радиальную силу, что может защитить редуктор/вал и может устранить или уменьшить тряску оборудования, вызванную изгибом вала после длительного использования, чтобы сделать оборудование энергосберегающим на 15-30%. Твердость вала больше HB220 после термической обработки.
Смесительный зуб
Высокое формовочное литье, твердость 55hrc-60hrc, срок службы в 6 раз больше, чем у обычного смесительного зуба.
Смесительный вал
Верхний редуктор соединен с валом зубчатой муфтой, что устраняет соосность между валом и редуктором.
Технические параметры
| № |
Модель |
EV50A |
EV55A |
EV60A |
| 1 |
Код
|
IBS062-0205
|
IBS062-0206
|
IBS062-0202
|
| 2 |
Производственная мощность
|
10 000-13 000 шт/ч (250*110*75 мм)
|
11 000-15 000 шт/ч (250*110*75 мм)
|
13 000-19 000 шт/ч (250*110*75 мм)
|
| 3 |
Давление экструзии
|
≤3.0Mpa
|
≤3.0Mpa
|
≤4.0Mpa
|
| 4 |
Степень вакуума
|
≤-0.092
|
≤-0.092
|
≤-0.092
|
| 5 |
Скорость вращения экструзионного вала
|
25 об/мин
|
24 об/мин
|
20 об/мин
|
| 6 |
Диаметр развертки
|
Часть транспортировки материала: 500 мм
Экструзионная часть: 450 мм
|
Часть транспортировки материала: 550 мм
Экструзионная часть: 500 мм
|
Часть транспортировки материала: 600 мм
Экструзионная часть: 600 мм
|
| 7 |
Вакуумный насос
|
2SK-6
|
2SK-6
|
2SK-12
|
| 8 |
Редуктор
|
Верхняя ступень: i=12.64
Нижняя ступень: i=21.3
|
Верхняя ступень: i=12.64
Нижняя ступень: i=21.3
|
Верхняя ступень: i=20.49
Нижняя ступень: i=24
|
| 9 |
Треугольный ремень
|
Верхняя ступень: 5V-4600*6
Нижняя ступень: 5V4800*10
|
Верхняя ступень: 5V-4600*6
Нижняя ступень: 5V4800*10
|
Верхняя ступень: 5V-4600*6
Нижняя ступень: 5V4800*10
|
| 10 |
Мощность
|
160+55 кВт
|
200+55 кВт
|
250+75 кВт
|
| 11 |
Размер
|
Верхняя ступень: 4 400*2 200*1 250 мм
Нижняя ступень: 5 600*1 800*2 500 мм
|
Верхняя ступень: 4 700*2 200*1 250 мм
Нижняя ступень: 4 700*1 800*2 600 мм
|
7 500*2 900*2 800 мм
|
| 12 |
Вес
|
17 500 кг
|
18 500 кг
|
30 000 кг
|
