Производственная линия, производительность 40-50 м³/ч, автоматическая машина для формовки красного кирпича

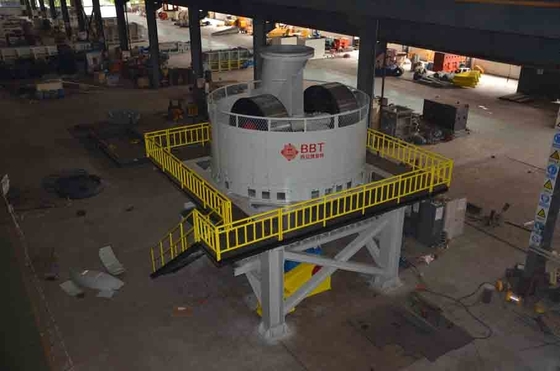

Колесомельница - это разработка моей компании на основе изучения передового зарубежного опыта аналогичной продукции, которая лидирует среди отечественных аналогов. Машина имеет разумную структуру, стабильную работу, низкий уровень отказов, удобна в эксплуатации и обслуживании. В основном используется в процессе производства обожженного кирпича из угольного отсева, сланца, глины, шлама и золы. С дроблением, измельчением, замешиванием, смешиванием и т. д. После того, как сырье измельчается машиной, комплексные технологические характеристики сырья могут быть значительно улучшены, и могут быть произведены высококачественные обожженные продукты.
Двигатель обеспечивает приводную силу и приводит в действие гидравлическую муфту для обеспечения стабильного запуска двигателя без нагрузки. Мощность передается на редуктор через шкив, а редуктор приводит в движение шпиндель через муфту. Шпиндель и подвесное сиденье соединены расширительной втулкой, а передача крутящего момента осуществляется за счет трения между расширительной втулкой, шпинделем и подвесным сиденьем. Преимущество - простота установки и демонтажа, возможность защиты шпинделя от перегрузки, избежание повреждения обрабатываемой поверхности шпинделя. Подвесное сиденье передает мощность на внутреннюю и внешнюю консоли соответственно и приводит в движение два ролика, которые вращаются вокруг главного вала, а ролики вращаются вокруг своих соответствующих роликов одновременно. Материал, смешанный с водой в предыдущем процессе, падает из центрального бункера в верхней части оборудования на переднюю часть внутреннего ролика. После того, как материал прокатывается и измельчается внутренним роликом, он сгребается к дорожке внешнего ролика плавающим скребком и проходит через внешний ролик. После прокатки сырья измельчение и экструзия выполняются через отверстия ситовой пластины для завершения дробления, смешивания, измельчения и замешивания различных сырьевых материалов.
Ключевые детали
Ситова пластина
Сырье для ситовой пластины - высокомарганцовистая сталь, модульная конструкция, износостойкая, а также легко заменяется новыми запасными частями.
Мельница
Ролик имеет структуру, при которой шкура ролика отделена от ступицы, которая соединена в единое целое клиновидным ключом; удобно заменять шкуру при необходимости.
Шкура ролика
Толщина шкуры ролика составляет 150 мм, изготовлена из высокомарганцовистой хромистой легированной стали, которая обладает высокой прочностью и износостойкостью
Пан
Это решетчатая структура, сваренная стальной ватой, которая прочнее и может выдерживать огромные ударные нагрузки.

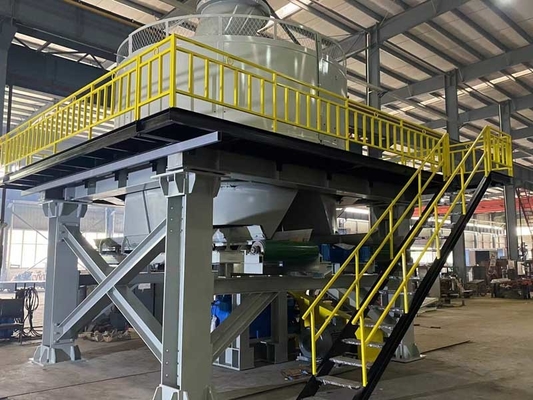

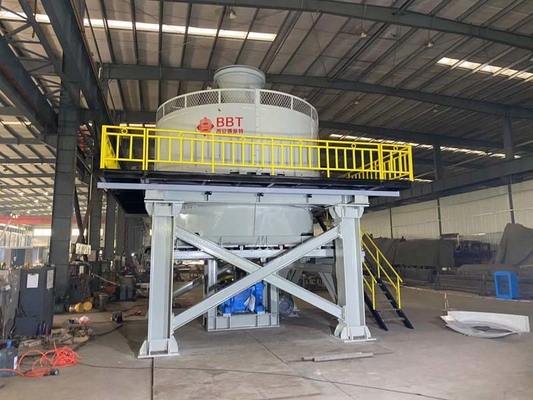

Конструктивная поддержка
Между платформой и редуктором имеется полиуретановая амортизирующая прокладка, которая используется для поглощения ударной силы и вибрации оборудования во время работы.
Примечание: Конструктивная поддержка и платформа для технического обслуживания являются опциональными, и
клиенты могут сваривать их на месте.
Главный вал
Главный вал изготовлен из поковок из легированной стали и прошел термическую обработку, что обеспечивает высокую прочность;
Устойчивость к усталости и способность выдерживать большие радиальные эксцентриковые силы.
Двигатель и редуктор
Для передачи мощности между двигателем главного двигателя и входным валом редуктора используется ограничитель крутящего момента и гидравлическая муфта, которая эффективно защищает редуктор и двигатель от воздействия на механические части при работе при полной нагрузке; главный редуктор оснащен системой принудительной смазки и вентилятором охлаждения.
Структуры поставщиков и производителей мельниц для обработки влажных материалов
Механизм прокатки прост в сборке, прост в обслуживании, не требователен к требованиям к размеру подачи, собственному весу оборудования, обладает высокой общей жесткостью, ударопрочностью, а также безопасной и стабильной работой оборудования.
Гидравлическая муфта используется для передачи мощности между двигателем и редуктором, пусковой удар невелик, а редуктор может обеспечить защиту от перегрузки и продлить срок службы.
Датчик обнаружения открытия/закрытия инспекционной двери блокируется с переключателем запуска/остановки главного двигателя, чтобы гарантировать, что обслуживающий персонал может обслуживать машину, когда машина остановлена.
Технические параметры
| № |
Элемент |
TWPM185 |
TWPM200 |
| 1 |
Размер ролика |
1850*700 мм диаметр*ширина |
2000*900 мм диаметр*ширина |
| 2 |
Скорость вращения главного вала |
≥13 об/мин |
≥13 об/мин |
| 3 |
Мощность |
90+2.2+2.2+1.5 кВт |
142 кВт |
| 4 |
Эффективный диаметр роликов |
1850 мм |
2000 мм |
| 5 |
Скорость вращения |
≥29 об/мин |
≥29 об/мин |
| 6 |
Диаметр отверстия экрана |
Индивидуальное изготовление |
Индивидуальное изготовление |
| 7 |
Производственная мощность |
40-50 м³/ч |
60-90 м³/ч |
| 8 |
Общий вес оборудования |
65200 кг |
70000 кг |
| 9 |
Размеры |
5300*4600*6500 мм |
6700*6500*6700 мм |
