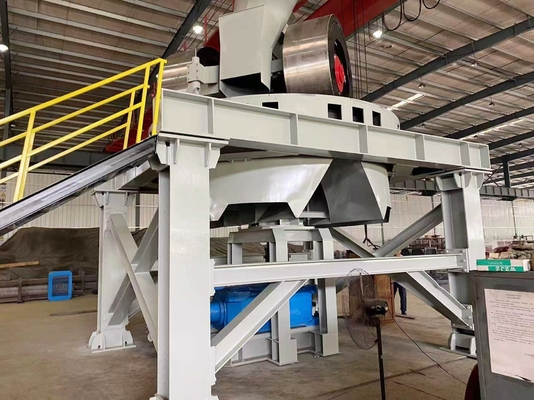

Глинистый кирпичный мокрый плотник с мощностью 40-50 м/ч и размером 5300*4600*6500 мм

Мельница мокрого помола для завода по производству глиняного кирпича

Мельница мокрого помола - это новый продукт, разработанный нашей компанией на основе передового опыта аналогичных продуктов за рубежом, и он занимает лидирующие позиции среди аналогичных продуктов в Китае. Машина имеет разумную структуру, стабильную работу, низкую частоту отказов, проста в использовании и обслуживании. Она в основном используется для обработки сырья в процессе производства обожженного кирпича с использованием угольной породы, золы-уноса, сланца, глины и шлама в качестве основного сырья. Она выполняет функции дробления, измельчения, замешивания и смешивания. После того, как сырье измельчено и обработано этой машиной, комплексные технологические свойства сырья могут быть значительно улучшены, и могут быть произведены обожженные продукты более высокого качества.

Технические характеристики мельницы мокрого помола TWPM-185:

Эффективный диаметр вальцов 1850 мм

Мельница мокрого помола серии TWPM

Принцип работы и конструктивные особенности

Принцип работы

Электродвигатель обеспечивает приводную мощность, а электродвигатель приводит в действие гидравлическую муфту для реализации безударного и стабильного запуска электродвигателя. Мощность передается на редуктор через шкив, а редуктор приводит во вращение главный вал через

муфту. Главный вал и подвесное сиденье соединены расширительной втулкой, и передача крутящего момента осуществляется за счет трения между расширительной втулкой, главным валом и подвесным сиденьем. Преимущество заключается в простоте установки и демонтажа, а также в возможности защиты главного вала от перегрузки и предотвращения повреждения обрабатываемой поверхности главного вала. Подвесное сиденье передает мощность на внутреннюю и внешнюю консоли соответственно и приводит во вращение два вальца вокруг главного вала, а вальцы вращаются вокруг своих соответствующих валов одновременно. Сырье, смешанное с водой в предыдущем процессе, падает из центрального загрузочного бункера в верхней части оборудования перед внутренним вальцом. После дробления и измельчения внутренним вальцом материал сгребается плавающим скребком на дорожку внешнего вальца и проходит через внешний валец. После прокатки сырье прокатывается и выдавливается через отверстия ситовой пластины для завершения дробления, смешивания, измельчения и замешивания различных видов сырья.

Конструктивные особенности

Эта серия мельниц мокрого помола в основном состоит из двигателя, редуктора, части трансмиссионного вала, части рамы, части подвесного сиденья, внутренней и внешней части шлифовального круга, части шлифовального диска, части скребка и ленточного конвейера для выгрузки и других частей.

Общая структура этой серии мельниц мокрого помола компактна, а гидравлическая муфта используется для реализации передачи мощности между двигателем и редуктором. Преимущество заключается в том, что пусковой удар невелик, и может быть реализована защита двигателя и редуктора от перегрузки для продления срока их службы.

Валец является одной из ключевых частей мельницы, поэтому внутренние и внешние кольца вальца изготовлены из высокохромистой литой стали. Поскольку высокохромистая литая сталь обладает хорошей износостойкостью и высокой усталостной прочностью материала, срок службы кольца вальца увеличивается. Аналогичным образом, футеровочная пластина и разгрузочная ситовая пластина мельницы также изготовлены из высокомарганцовистой стали. Главный вал мельницы является важной частью для передачи мощности, поэтому, в дополнение к выбору легированной закаленной и отпущенной стали с лучшими комплексными механическими свойствами, были проведены строгий процесс термообработки и контроль качества. Кроме того, подшипники и сальники, необходимые для всех компонентов, изготовлены из отечественных высококачественных продуктов, а вся машина отличается высоким качеством, хорошей производительностью и длительным сроком службы.

Мельница мокрого помола для производства глиняного кирпича производительностью 30-70 тонн для проекта автоматического производства кирпича, оборудование для мельницы мокрого помола

Технические параметры мельницы мокрого помола:

мельница мокрого помола для завода по производству глиняного кирпича
