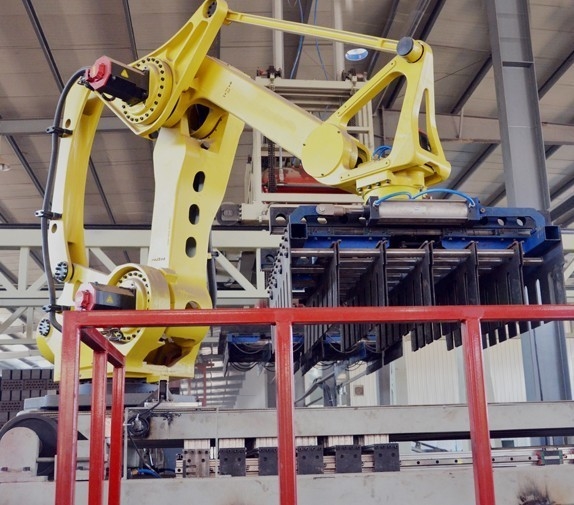

Автоматическая машина для сборки пустого кирпича в основном используется для сборки пустого кирпича, сшитого компонентами для вязания, на транспортирующую машину для сборки пустого кирпича на фургоне.Формат пустоты может быть определен в соответствии с требованиями пользователяРабочий процесс автоматически контролируется ПЛК. Машина имеет полную механическую структуру и электрическую систему управления, чтобы обеспечить стабильность и надежность площадки.
Особенности автоматической складной машины:
1Структура разумна и имеет высокую надежность и удобное обслуживание.
2Горизонтальная коробка передач использует синхронную зубчатую ремень передач, с линейной парой рельсов, стабильной работой и высокой точностью позиционирования.
3. Система подъема использует гидравлическую систему передачи, сенсорный контроль, стабильное подъемное действие и высокую точность позиционирования слоя кирпичного стека и слоя слагания.
4Палетная сцепка использует пару линейных направляющих рельсов, совмещенных с оптимизированным цилиндром, и имеет высокую точность захвата и позиционирования без падения кирпича.
5. Соберите централизованное управление, программирование PLC и управление сенсорным экраном, простая и удобная операция, легко настроить различные операционные системы.
Технологические параметры
| Нет, нет, нет. | Положение | Параметры | |
| 1 | Форма действий | Вертикальное многочленное | |
| 2 | Степень свободы | 4 | |
| 3 | Нагрузка | 500 кг | |
| 4 | Повторяется позиционирование точность | ±0,5 мм | |
| 5 | Запуск диапазон | Ось S (Ротацииn) | +180° ~ -180° |
| Ось L (нижняя рука) | +90° ~ -45° | ||
|
Ось U (Верхняя часть руки) ) |
+15,5° ~ -120° | ||
| Ось T (Ротация запястья) | +360° ~ -360° | ||
| 6 | Максимальная скорость | Ось S | 1.48 радиаций/с (85°/с) |
| Ось L | 1.48 радиаций/с (85°/с) | ||
| Ось U | 1.48 радиаций/с (85°/с) | ||
| Ось T | 3.4 радиации в секунду (195°/с) | ||
| 7 | T-ось позволяет инерционный крутящий момент | 200 кг·м2 | |
| 8 | Масса робота | 2300 кг | |
| 9 | Установка окружающая среда |
Температура
|
0 ~ 45 °C |
| 10 | Вес обычной модели | Влажность | 20-80% RH (неконденсатный) |
| Вибрация ускорение | 40,9 м/с2 (0,5 Г) | ||
| Прочие | Никаких горючих или коррозионных газов или жидкостей | ||
|
Не брызгай водой, маслом, пылью Не брызгай водой, маслом, пылью
Не брызгай водой, маслом, пылью
|
|||
| Нет источника электрического шума поблизости | |||
| 11 | Мощность |
90,5 кВА |
|
